Referenzen - Detail

Dies sind Detailinformationen zu dem von Ihnen gewählten Projekt.

Modernisierung u. Funktionserweiterung einer CARNAGHI-Karusselldrehmaschine

Projektleitung und Konstruktionsarbeiten für die Modernisierung und Funktionserweiterung einer CARNAGHI-Karusselldrehmaschine zum 4-Achs-Bearbeitungszentrum zusammen mit LERNSTATT Industrie- und Automatisierungstechnik/Chemnitz

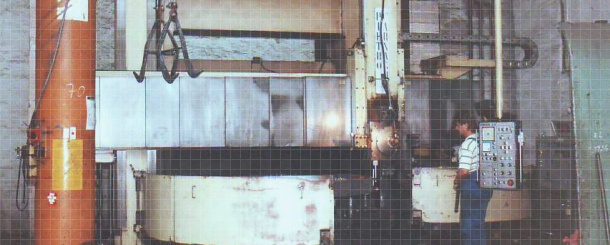

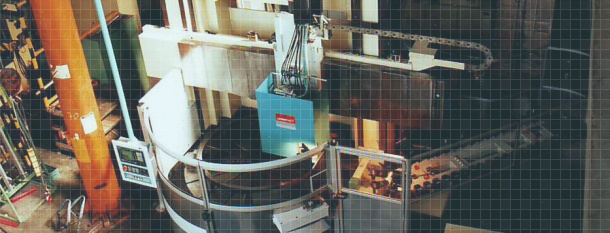

Hier sehen sie die Karussell-Drehmaschine vor bzw. nach dem Umbau.

Menü

Projektdetails

Eckdaten

Jahr: 1999
Kunde: DRE / CON
Standort: Eberswalde
Ziel: Komplettbearbeitung großer Kugellagerringe

Arbeiten

komplette mechanische Überhohlung
einschließlich der Führungsbahnen
Erneuerung der Antriebs- und Übertragungselemente
Erneuerung der Steuerung und Schaltausrüstung
Anbau von 1- und 2-Achsbearbeitungsköpfen
Integration von Werkzeugwechselsystem und 60-Platz-Werkzeugspeicher
Prozeßüberwachung, CAM-Integration
Einhausung, Farbgebung

Eigenschaften

Maschinengeometrie: +/-0,01 +/-0,03mm
Rundlauf Bohr- und Frässpindel: +/-0,01/300mm
Positionsgenauigkeit/Planscheibe: +/-2”
Patentanmeldung
